kitz供水阀
发布者：kitz上海北泽阀门有限公司kitz 更新时间：2022-08-31供水阀

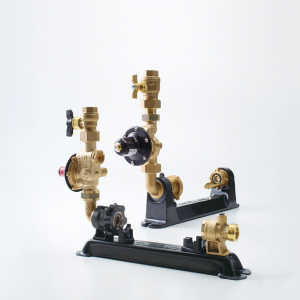

KITZ 开发了一种新产品“用于集合外壳的仪表单元 WU 系列”，它具有新的机构、阵容和良好的可操作性，可支持各种管道形式。底座部分采用坚固的FCD450（球墨铸铁），设计轻巧，结构易于操作。连接螺杆是PVC内衬管和聚乙烯内衬钢管均可使用的通用型，是具有优异的红水对策和防腐性能的芯内置型。核心部分采用可回收性极佳的无PVC材料。
表现
| 分配 | 物品 | 性能标准 | 结果 |
| 身体 | 耐压性 | 水压 1.75 MPa x 1 分钟：无泄漏、破损或其他异常 | 无异常 |
| 止水性能*1 | 水压 0.75 MPa x 30 秒：无泄漏或其他异常 | 无异常 | |
| 防回流性能 |
水压 3kPa x 1 分钟：一次侧无泄漏 水压 1.5MPa x 1 分钟： 一次侧无泄漏 |
无泄漏 | |
| 耐用性 |
二次侧阀门操作10万次，满足防回流性能 二次侧阀门操作10万次，满足 减压阀的耐压性能 |
合身 | |
| 浸出性能 | 符合厚生省令 1997 年第 14 号第 2 条的浸出性能标准 | 合身 | |
| 减压阀*4 | 初级压力 | 1.0MPa以下 | |
| 二次侧设定压力范围*2、3 | 0.2MPa～0.3MPa | ||
| 标准设定压力*3 | 0.2 MPa（M型）、0.25 MPa（H型） | ||
| 最小压差 | 0.02MPa | ||
| 额定流量 | 20A：50ℓ/min（压差0.1MPa以上） |
*1：仪表单元球阀全关时的最大水压为1.0 MPa。（机体耐压为1.75MPa水压。）因此，在确认试验等阀门全闭时，如果压力超过1.0MPa，则存在止水性能降低的风险。在这种情况下，我们建议在仪表单元旋塞阀的上游侧安装一个适合止水性能的止水阀，例如闸阀（由无铅铜合金 Keepaloy 制造的 10K “LN”）。
*2：有两种减压阀可供选择：设定压力 0.2MPa（M 型）和 0.25MPa（H 型）。请务必在订购时注明。设定压力公差为±0.02MPa。
*3：如果您希望将压力设置为小于 0.2 MPa，或大于 0.3 MPa 到 0.4 MPa 或更低，请与我们联系。
*4：KITZ个人供水用减压阀符合城市复兴机构的质量评估标准。
|

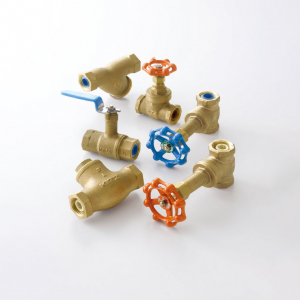

Keepalloy 无铅内芯涂层阀
通过使用KITZ的无铅铜合金“Keepalloy”作为主要部件的材料，铅的浸出量被抑制在0.01mg/L以下，并通过了自来水中铅的浸出标准。您可以使用的阀门。
特征
- 安全设计
-
内置（螺纹）管端芯，因此无需忘记插入芯。此外，它符合JVS管端防腐旋入阀的标准。
- 防止红水
-
供水和热水供应管端芯的阵容可防止供水和热水供应管线中出现红水。
- 环保阀门
-
主体采用Kitz公司的无铅铜合金“Keepalloy”，管端芯采用无PVC材料（改性PPE），是一种可回收性极佳的环保阀门。
- 普通管端芯
-
对于给水来说，聚乙烯粉末内衬钢管和硬质氯乙烯内衬钢管都可以使用它是一种常见的类型，因此无需区分管道类型。
什么是“Keepaloy”？
铸青铜 CAC406 和黄铜材料 C3604 和 C3771 等材料已在供水设备中使用多年。材料中添加了百分之几的铅，以提高机械加工性和耐压性。2003年4月，铅的水质标准由0.05mg/l修改为0.01mg/l，加强了供水设备铅浸出评价标准（0.01mg/l以下）。因此，传统的由含有百分之几铅的青铜或黄铜制成的供水装置无法满足标准。作为铅浸出的对策，我们开发了一种无铅铜合金。该材料用铋和硒替代了传统铜合金中的铅，在供水设备中的材料特性和性能评估表明，它与传统铜合金材料相当或更好。它是日本第一个被批准为日本质量认证中心认证审查委员会无铅铜合金材料。
“Keepalloy”材质分类
对应内衬钢管类型
| 用法 | 钢管类型 | 标准号 | 钢管类型符号 |
|---|---|---|---|
| 用于供水 | 给水用聚乙烯粉末内衬钢管 | 贾瓦克 132 | SGP-PA |
| SGP-PB | |||
| SGP-PD | |||
| 给水用硬质氯乙烯内衬钢管 | 贾瓦克 116 | SGP-VA | |
| SGP-VB | |||
| SGP-VD | |||
| 用于热水供应 | 给水用耐热硬质氯乙烯内衬钢管 | 贾瓦克 140 | SGP-HVA |
工作温度/压力
| 用法 | 工作温度 | 公称压力 | 最大允许压力（MPa） | |
|---|---|---|---|---|
| 死水 | 脉动的水 | |||
| 用于供水 | +40°C 或更低 | 5K | 0.7 | 0.5 |
| 10K | 1.0 | 1.0 | ||
| 用于热水供应 | +85°C 或更低 | 5K | 0.7 | 0.5 |
| 10K | 1.0 | 1.0 | ||
“Keepaloy”的主要化学成分范围
| 材料 | 铜 | 锡 | 锌 | 铅 | 双 | 硒 | 铁 | |
|---|---|---|---|---|---|---|---|---|
| 青铜铸造材料 | CAC911（无铅青铜） | 83.0 至 90.6 | 3.5-6.0 | 4.0 到 9.0 | 0.25或更小 | 0.8 至 2.5 | 0.1 至 0.5 | - |
| CAC406（常规材料） | 83.0 至 87.0 | 4.0 到 6.0 | 4.0 到 6.0 | 4.0 到 6.0 | - | - | - | |
| 黄铜棒 | C3803（无铅耐脱锌黄铜） | 57.0 至 64.0 | 0.1 至 2.5 | 其余的 | 0.01或更小 | 0.5 至 4.0 | 0.02 至 0.6* | 0.5以下 |
| C3604（常规材料） | 57.0 至 61.0 | Fe+Sn 1.2以下 | 其余的 | 1.8 至 3.7 | - | - | 0.5以下 | |
*Se+Al+Sb+Te+Ni

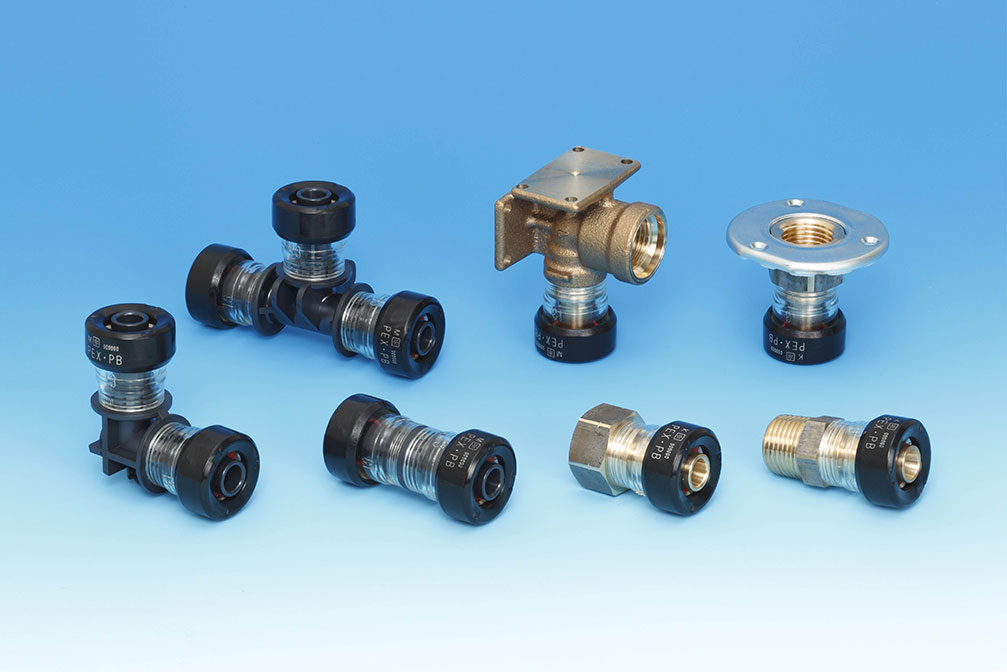

Clearlock S（用于交联聚乙烯管的一键式接头）
Clearlock S 是用于交联聚乙烯管道的一键式配件。可通过声音、手感、目测这三种方法轻松确认安装。主体由无铅青铜制成。内周双密封结构，施工安全。FKM（氟橡胶）具有优异的耐氯性，用于密封部分以实现较长的使用寿命。
适用树脂管
| 兼容管 | 适用管标号及名称 | 接头公称直径 | |||
|---|---|---|---|---|---|
| Z10 | Z13 | Z16 | Z20 | ||
| 交联聚乙烯管 | JIS K6769 交联聚乙烯管 PN15M 型 | ● | ● | ● | ● |
| JIS K6787 交联聚乙烯管 M 型供水 | ● | ● | – | – | |
| 聚丁烯管 | JIS K6778 聚丁烯管 | ● | ● | – | – |
| JIS K6792 供水用聚丁烯管 | ● | ● | – | – | |
主要部件材料
| 身体 | 用于仪表连接 | 无铅青铜（不含阀体） |
|---|---|---|
| 用于中间管 | PPS树脂 | |
| 清除覆盖 | 聚酰胺树脂 (PA) | |
| 帽 | 聚缩醛树脂（POM） | |
| 锁环 | 不锈钢（SUS301） | |
| 密封环 | FKM（氟橡胶） | |
| 插入指南 | 聚缩醛树脂（POM） | |
规格
| 最大工作压力 | 1.5 兆帕 (0°C) 至 0.65 兆帕 (95°C) |
|---|---|
| 指定温度范围 |
0°C 至 95°C 注意：避免在以下条件下使用。 (1) 埋地用于热水供应管道。 (2) 在总是炎热潮湿（温度70°C，湿度80%或更高）的环境（大气）中使用。 (3) 在超过 70°C 的循环管道系统中使用。 |
| 工作液 | 自来水 |
*对于带阀门的插座，压力和温度范围不同，请联系我们。
*使用时请单独检查管道的规格。
-

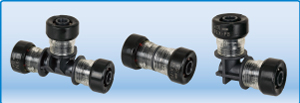

也可提供全树脂接头
・主体采用PPS树脂，强度高，耐化学性优异。即使在现场不小心踩到它，强度也没有问题。
- 重量轻，便于现场携带。
-
产品随附防尘帽和袋子。
它在使用前保护产品免受灰尘和雨水的影响。
