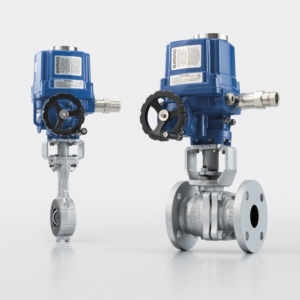

带防爆执行器的电动阀
发布者：kitz上海北泽阀门有限公司kitz 更新时间：2022-08-31
适用于安装有防爆区和应急电源设备的工厂、数据中心、大型办公楼、商业设施和医院。与球阀和蝶阀兼容，适用流体为水、油和空气。
兼容球阀和蝶阀
本产品适用于安装有防爆区域和应急电源设备的工厂和建筑设施。
-
*如果您想使用其他阀门，请单独联系我们。
执行器规格（常用）
| 模型 | ESHEP*-1 *1 | ESHEP*-2 *1 |
|---|---|---|
| 电源电压（V） |
单相 AC 100/110 (90 to 121), 200/220 (180 to 242) DC 24±10% |
|
| 额定输出扭矩（N・m） | 56 | 140 |
| 开/关时间 50Hz/60Hz(sec) *2 | 16/13 | 25/21 |
| 电机类型 | 感应电机（可逆电机） | |
| 电机保护 | 内置热保护器 | |
| 电机负载率*3 | 30% ED 或更少 | |
| 绝缘级别 | 单相交流：F级直流：B级 | |
| 电机额定值 (W) | 15 | 40 |
| 空间加热器 (W) | 五 | 十 |
| 限位开关 | 开/关：各1个（带电压） 允许负载：AC250V 16A | |
| 辅助限位开关 |
开/关：各1个（无电压） 允许负载：AC250V 16A （ESHEP*-1可选） |
|
| 扭矩开关 | 开/关：各1个（带电压） 允许负载：AC250V 16A（不包括ESHEP*-1） | |
| 机械限位器 | 1 打开/关闭 | |
| 手动操作 | 杠杆切换 | |
| 防护等级 | 相当于IP66 | |
| 保护结构 | 隔爆结构 EX db Ⅱ B T4 Gb | |
| 导管连接 | 2 个端口（包括专用电缆密封接头和封闭塞） | |
| 环境温度（℃） | -20 到 50 | |
| 安装方向*4 | 从立式到卧式（不能倒装） | |
| 使用环境*5 | 室内室外 | |
| 外部绘画 | 聚酯粉末涂料蓝色（RAL5005） | |
| 重量（公斤） | 7.4 | 16.6 |
| 选项 |
・电位器：0 至 1KΩ (PIU) ・开启位置变送器：DC 4-20mA 输出 (CPT) *不支持 ESHEP*-1 ・辅助限位开关 (ALS) *ESHEP*-2 为标准配置 |
|
*1：ESHEP*-1/2中的*表示电源电压（例如，如果电源电压为100V，则为ESHEP100）。
*2：开/关时间是单独执行器的空载时间。由于阀门不可能波动（阀门尺寸、流体压力等），最多增加或减少 50%。
*3：原则上，暂停时间至少为打开/关闭时间的 2.5 倍。
*4：水平安装时，电缆密封套朝下安装。
*5: 如果执行器受到辐射热，请安装隔热板以防止其受热。此外，在户外使用时，请避免阳光直射和经常接触水。
球阀规格
| 产品代码 | 10STBF | 10UTB | 20机顶盒 | 20UTDZ | |
|---|---|---|---|---|---|
| 公称直径 (A) *6 | 25-100 | 25-65 | 25-80 | ||
| 体液 | 水、油、空气 | ||||
| 流体温度 (°C) *7 | -10 到 120 | -30 到 120 | -10 到 120 | -30 到 120 | |
| 最大工作压力（MPa） | 1.4 | 3.4 | |||
| 材料 | 阀箱 | FCD-S | SCS13A | FCD-S | SCS13A |
| 盖 | FCD-S | SCS13A | FCD-S | SCS13A | |
| 阀杆 | 403不锈钢 | 304不锈钢 | 403不锈钢 | 304不锈钢 | |
| 球 | 304不锈钢 | ||||
| 橡胶密封件 | 聚四氟乙烯 | ||||
| 垫片 | 聚四氟乙烯 | ||||
| 球座 | Hypatite® 聚四氟乙烯 | ||||
*6：公称通径为 15A 和 20A 的球阀规格为定做产品。请单独咨询。
*7：流体的使用温度超出规定范围时，请另行咨询。
蝶阀规格
| 产品代码 | 10SHB | |
|---|---|---|
| 公称直径 (A) | 50-100 | |
| 体液 | 水、油、空气 | |
| 流体温度 (°C) *7 | -10 到 120 | |
| 最大工作压力（MPa） | 1.4 | |
| 材料 | 阀箱 | FCD450-10 |
| 阀杆 | SUS420J2Q | |
| 阀体 | SCS13A+HCr | |
| 端板 | SCS13A | |
| 垫片 | 聚四氟乙烯 | |
| 座圈 | 碳纤维聚四氟乙烯 | |
*6：公称通径为 15A 和 20A 的球阀规格为定做产品。请单独咨询。
*7：流体的使用温度超出规定范围时，请另行咨询。
